鍍膜機
產品名稱： 伊圓 HVCP-2050
發布日期： 2018-10-22
點擊數： 2535
二維碼：

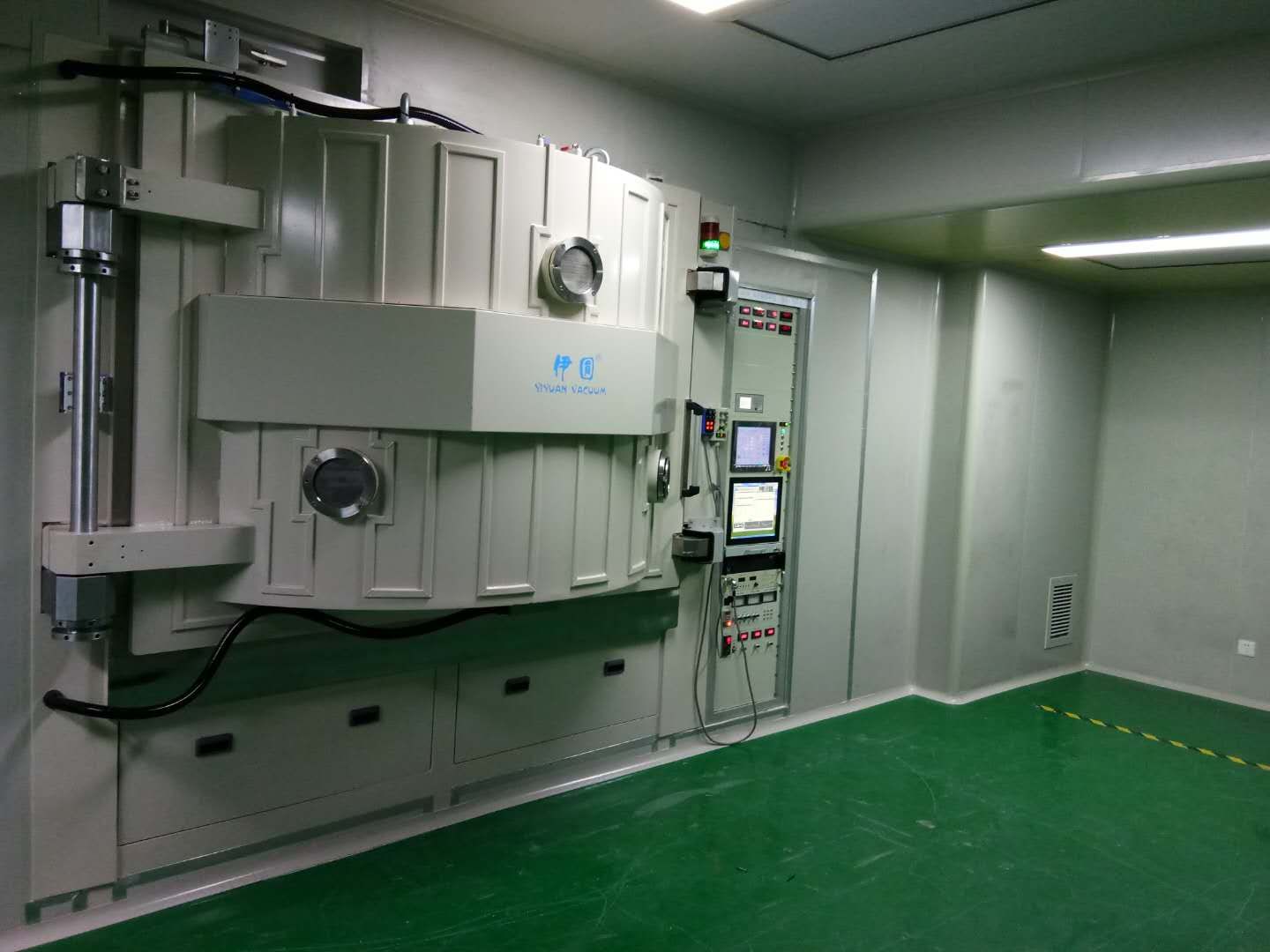

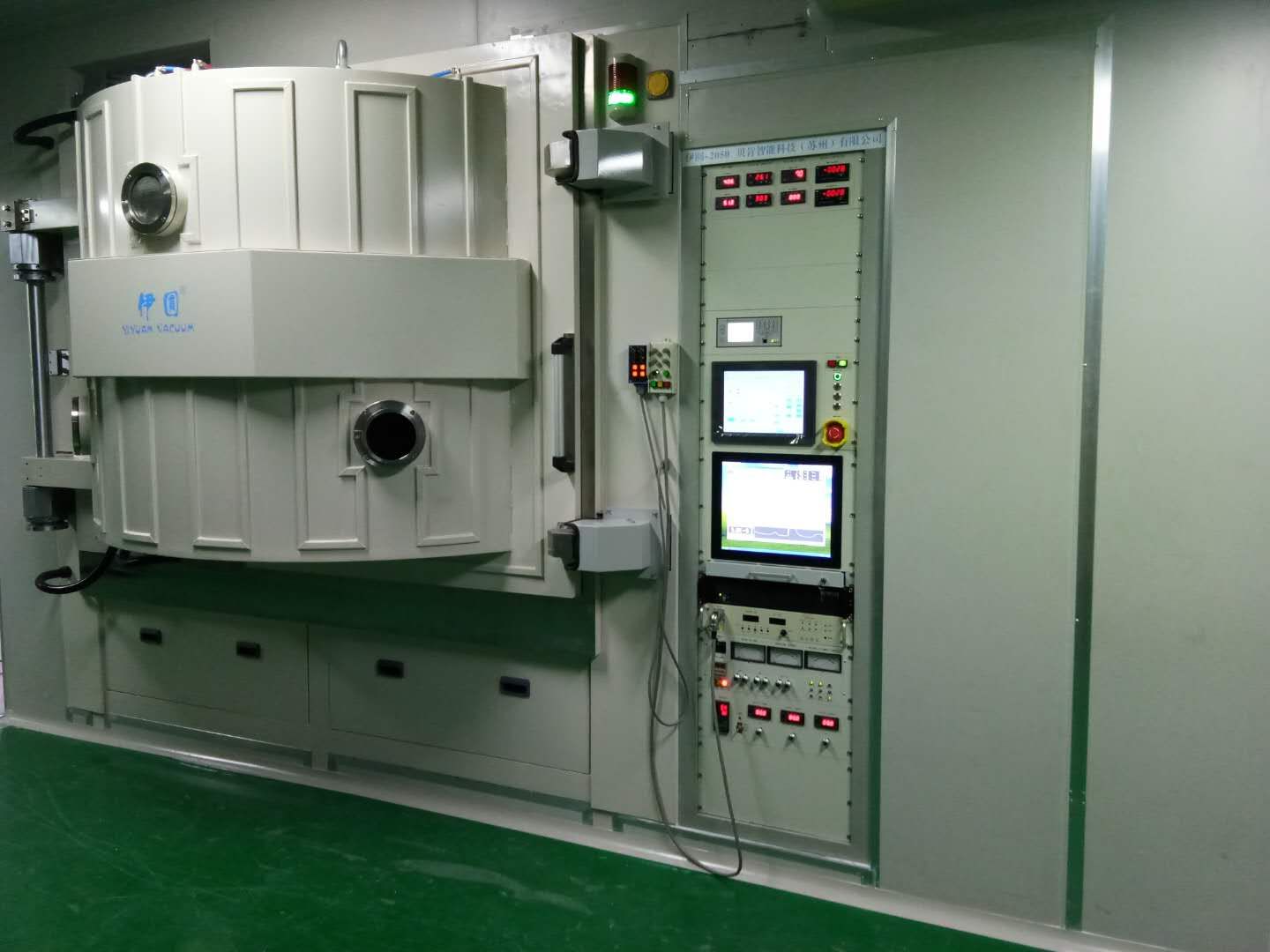

簡述： HVCP-2050DA 是為了鍍多層薄膜的高真空鍍膜機, 主要用于 Mobile Phone Window Half Mirror coating, , AR&AF coating 以及 multi-layer optical coating。
產品詳情
1. 概要及構成
HVCP-2050DA 是為了鍍多層薄膜的高真空鍍膜機, 主要用于 Mobile Phone Window Half Mirror coating, , AR&AF coating 以及 multi-layer optical coating。
這機械的主要的構成是如下.
1.1 真空室
1.2 低真空排氣系統
1.3 高真空排氣系統
1.4 蒸發源系統
1.5 離子源
1.6 多層薄膜控制用
1.7 真空控制計 及 Gas supply 系統
1.8 工件架加熱用加熱系統
1.9 工件架旋轉系統
1.10 排氣自動工程及監督用
1.11 鍍膜工程自動控制及數據記錄用的 HOPE 系統
1.12 空壓及冷卻水供應系統
2. 主要性能
2.1 極限真空度: 8.0E-7Torr (無基片/無加熱) 12個小時以內
2.2 工作真空度: 2.0E-5Torr
2.3 漏率(Leak Rate): 2.0E-7Torr.m3/sec. 以下
2.4 工件架最大加熱溫度 : 150°C
工件架溫度穩定度: 150°C ± 10 (3個點 - 上, 中, 下) 2.5 鍍膜光學特性
Uniformity: 550nm ± 2%
3. 機械構成
|
3.1 真空組件 |
|
|
|
|
3.1.1 |
箱式前門開型. |
1 |
SET |
|
|
直徑 2,050mm x 高度 1,680mm |
|
|
|
|
材質-stainless steel SUS304 |
|
|
|
3.1.2 |
窗口 - 直徑 150mm 強化玻璃 |
|
|
|
|
電子槍控制用 (安裝黑色玻璃) |
1 |
EA |
|
|
觀察基片旋轉及鍍膜狀況確認用 |
2 |
EA |
|
3.1.3 |
修正板 |
|
|
|
|
固定修正板 |
4 |
EA |
|
|
可變修正板 |
1 |
EA |
|
3.1.4 |
真空室內防污染板 |
|
|
|
|
|
基本安裝用 |
1 |
SET |
|
|
|
維持/保修用 |
1 |
SET |
|
3.1.5 |
|
主要孔 |
|
|
|
|
|
泄氣閥 |
1 |
EA |
|
|
|
蒸發源(包括 RHS shutter port) |
3 |
EA |
|
|
|
電子槍-包括 E/B spare port |
12 |
EA |
|
|
|
離子源 |
4 |
EA |
|
|
|
加熱電源 |
2 |
EA |
|
|
|
高真空計 |
1 |
EA |
|
|
||||
|
3.2 排氣組件 |
|
|
||
|
3.2.1 |
高真空排氣系統 (Hanil) |
|
|
|
|
|
|
擴散泵DPM-28A |
2 |
SET |
|
|
|
油擋板和冷凝盤 |
2 |
SET |
|
|
|
三星冷凍機 |
1 |
SET |
|
|
||||
|
|
||||
|
3.3 鍍膜基片及工件架旋轉系統 |
|
|
||
|
|
||||
|
3.3.2 |
|
工件架旋轉系統 |
1 |
SET |
||
|
|
旋轉速度: 0~25 RPM (Max.) |
|
|
|||
|
|
按照工程旋轉速度可以設定/可變 |
|
|
|||
|
3.4 鍍膜基片加熱系統 |
|
|
||||
|
3.4.1 |
加熱方式: Halogen Heater 24kW (Bottom Heating 4kW x 6ea) |
|
|
|||
|
3.4.2 最高溫度: 150oC |
|
|
||||
|
3.4.3 控制方式: PID (Proportion Integral Differential) / One point control |
|
|
||||
|
3.5 鍍膜蒸發源 |
|
|
||||
|
3.5.1 |
|
Electron Beam Source |
|
|
||
|
|
|
|
|
|
|
|
|
1) |
|
Elecron Beam Power Supply 10kW |
|
|
||
|
|
EB Source Power Supply / Arc suppressor |
1 |
SET |
|||
|
2) |
|
Electron Beam Source |
|
|
||
|
|
Electron Beam Deflection 180° |
1 |
SET |
|||
|
3) |
|
Crucible Housing |
1 |
EA |
||
|
|
Crucible volume 25cc X 12 pockets |
|
|
|||
|
|
Crucible material: copper |
|
|
|||
|
|
Crucible housing index 內裝置冷卻水 |
|
|
|||
|
4) |
|
Electron Beam controller |
1 |
SET |
||
|
|
X, Y scan 及 position 可以自動/手動控制 |
|
|
|||
|
|
Crucible housing 旋轉可以自動/手動控制及可以選定特定的甘堝 |
|
|
|||
|
|
為了自動程序 Scan position, emission rate, scan shape 可設定 |
|
|
|||
|
|
包含Remote controller . |
|
|
|||
|
5) |
|
Shutter Unit |
1 |
EA |
||
|
|
Shutter plate size: diameter 260mm |
|
|
|||
|
|
交換容易, mesh裝著. |
|
|
|||
|
3.5.2 |
|
Thermal Source |
1 |
SET |
||
|
1) |
|
Electrode |
|
2 |
EA |
|
|
|
使用 Transformer |
|
|
|||
|
|
使用 500mm / with shutter |
|
|
|||
|
3.6 Ion Beam Source System |
1 |
SET |
||||
|
|
最大出力: 4kW |
|
|
|||
|
|
Anode Voltage: 4kW |
|
|
|||
|
|
Anode Current: 0~15A |
|
|
|||
|
|
Emisssion Current: 0~15A |
|
|
|||
|
|
Filament Current: 0~30A |
|
|
|||
|
3.6.1 |
Ion Beam Gun |
1 |
EA |
|||
|
|
|
End-hall type, ?0.8mm filament |
|
|
|
|||
|
3.6.2 |
|
Ion Beam Controller |
1 |
EA |
|
|||
|
3.6.3 |
|
Gas Controller |
1 |
EA |
|
|||
|
|
|
O 及 Ar 供應用 MFC (50sccm) 2ea |
|
|
|
|||
|
3.6.4 |
2 |
|
|
|
1 |
EA |
|
|
|
|
Ion Beam Power Supply - 1ph, 220V, 4kW |
|
||||||
|
3.7 鍍膜薄膜控制計 |
|
|
|
|||||
|
3.7.1 |
|
Quartz Crystal Deposition Control - XTC/5S (Inficon) |
1 |
SET |
|
|||
|
3.7.2 |
|
Quartz Crystal Sensor |
1 |
SET |
|
|||
|
|
|
Single Sensor Head (water cooling jacket included) |
|
|
|
|||
|
3.8 真空測量系統及氣體供應系統 |
|
|
|
|||||
|
|
|
Vacuum Measurement System (Leybold) |
|
1 |
SET |
|
||
|
|
|
Reading & Setpoint can be adjusted on PC |
|
|
|
|
||
|
3.8.1 |
高真空測量 gauge - Penning (PTR90) - 鍍膜工程進行用 |
1 |
EA |
|
||||
|
|
|
(在工見架位置) |
|
|
|
|||
|
|
|
Max. measurement range: 750 Torr |
|
|
|
|||
|
|
|
Min. measurement range: 3.75 x 10-9 Torr |
|
|
|
|||
|
3.8.2 |
低真空測量 gauge - Pirani (PSG500) |
|
|
|
||||
|
|
|
Max. measurement range: 750 Torr |
|
|
|
|||
|
|
|
Min. measurement range: 3.75 x 10-4 Torr |
|
|
|
|||
|
|
||||||||
|
3.9 Control Console |
|
|
||||||
|
3.9.1 |
|
Console Frame (19" rack type) |
|
|
|
|||
|
3.9.2 |
|
Touch screen & PLC control (Auto / Manual control) |
|
|
|
|||
|
|
|
-自動真空排氣 |
|
|
|
|||
|
|
|
-工程進行Monitor |
|
|
|
|||
|
|
||||||||
|
|
|
|
||||||
|
3.10 自動工程系統 |
|
|
|
|||||
|
3.10.1 |
|
Computer Set |
1 |
SET |
|
|||
|
|
|
Core i3-4150 3.50GHz, HDD 500G, 17" TFT-LCD Monitor |
|
|
|
|||
|
3.10.2 |
|
Communication Module |
1 |
SET |
|
|||
|
|
|
RS232 Expansion Card & Optical Fiber |
|
|
|
|||
|
3.10.3 |
|
HOPE Software |
1 |
SET |
|
|||
預溶解, 鍍膜蒸著工程自動化及自動記錄數據
|
1 |
EA |
3.12 機械顏色
Ivory
5. Utilities (使用廠家準備事項)
5.1 電源
5.2 氣壓
5.3 冷卻水
：380V, 3ph, 50Hz, 110kW (50mm2 X 4P)
E/Beam power supply 用電子式 AVR (220V, 3ph, 20kVA) ：6.0kg.f/cm2 以上, 100LPM, mist separator (SMC 2μ/m) 安裝：溫度. 18~25oC, Water Tank 400?, 不凍液 3 gallons 添加
水歧管入口部 的水壓得 3kg.f/cm2 以上
室外機一定在外部安裝
